Ofenglas richtig messen heißt nicht, einfach die sichtbare Öffnung der Tür abzulesen. Die Scheibe kann hinter dem Rahmen liegen, auf einer Dichtung ruhen oder an kleinen Haltern geführt werden.
Darum helfen Millimeter, Fotos und eine feste Reihenfolge. Wer sauber misst, verhindert, dass eine neue Scheibe fast passt, aber beim Einbau unter Spannung gerät.
Innenmaß und Glasmaß nicht verwechseln
Das Innenmaß der Öffnung ist oft kleiner als die echte Scheibe. Bei manchen Türen verschwindet ein Teil des Glases hinter dem Rahmen. Bei anderen bleibt bewusst ein kleiner Spielraum.

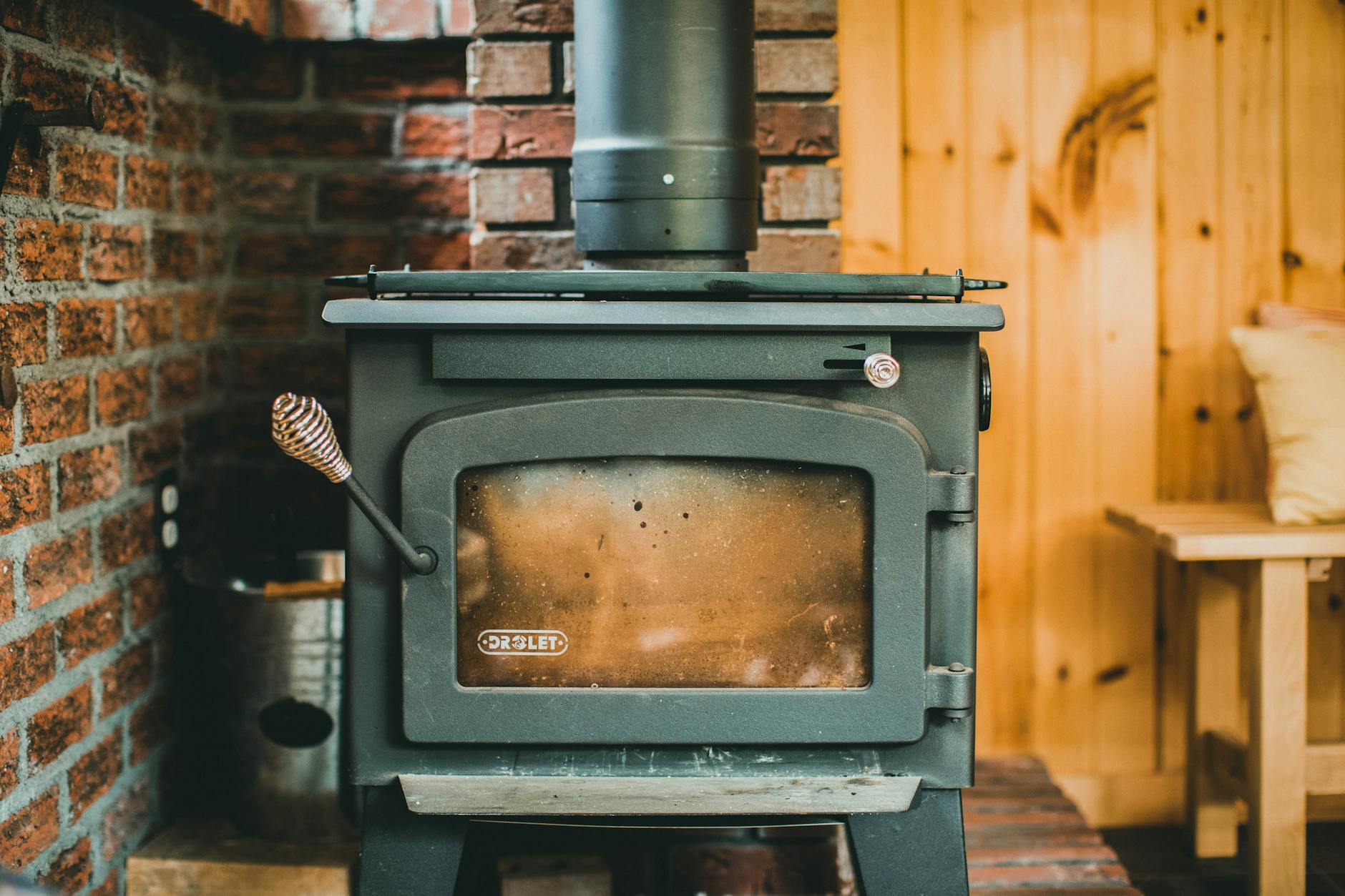

Beginnen Sie mit einer Frontansicht der Tür. Danach öffnen Sie die Tür und fotografieren Halter, Dichtung und Auflage. So ist später klar, was gemessen wurde.
Wenn es um die Wahl des richtigen Materials geht, passt dazu der vorherige Text über Kaminofenscheibe nach Maß bestellen.
| Begriff | Bedeutung |
|---|---|
| Öffnung | sichtbarer Bereich der Tür |
| Glasmaß | tatsächliche Scheibengröße |
| Spielraum | kleiner Abstand ohne Druck |
| Dicke | wichtig für Keramikglas |
In Millimetern und immer gleich messen
Nutzen Sie die Anleitung Maße richtig aufnehmen. Schreiben Sie Breite, Höhe, Dicke und Form in derselben Reihenfolge auf.
Messen Sie nicht nur einmal, wenn die alte Scheibe verzogen, gebrochen oder stark verschmutzt ist. Zwei ruhige Messungen sind besser als eine schnelle Zahl.
Wenn ein Stück fehlt, fotografieren Sie den Rahmen besonders genau. Die Tür zeigt oft, wo das Glas früher lag.
| Problem | Besserer Schritt |
|---|---|
| Alter Riss | Scheibe vorsichtig als Vorlage nutzen |
| Rahmen verdeckt Rand | Tür offen fotografieren |
| Dichtung fehlt | nicht einfach enger messen |
| Form unklar | Front- und Seitenbild machen |
Typische Denkfehler vermeiden
Ein kleiner Denkfehler reicht: Zentimeter statt Millimeter, Breite und Höhe vertauscht oder nur die helle Öffnung gemessen. Das sind keine komplizierten Fehler, aber sie kosten Zeit.
Vor dem Einbau helfen die Montagehinweise. Sie erinnern daran, dass die Scheibe auf der Dichtung liegen soll und die Halter nur sanft sichern.
Wenn die alte Scheibe gesprungen ist, sollte auch die Ursache geprüft werden. Der Ratgeber gesprungenes Holzofenglas ist dafür passend.
Bestellen, wenn die Angaben klar sind
Mit klaren Maßen können Sie Ofenglas nach Maß berechnen. Wenn etwas unklar bleibt, senden Sie Fotos über Kontakt.
Das Ziel ist eine Scheibe, die ruhig sitzt, nicht klemmt und nicht als Ausgleich für eine verzogene Tür dienen muss.
Messprotokoll: sieben Angaben, die zusammengehören
- Breite der vorhandenen Scheibe in Millimetern.
- Höhe der vorhandenen Scheibe in Millimetern.
- Glasdicke an einer unbeschädigten Kante.
- Form und Ausrichtung von Rundungen oder Schrägen.
- Position und Zustand der Dichtung.
- Art und Lage der Halter oder Clips.
- Fotos von Tür, Rahmen und Typenschild.
Bewahren Sie die Werte in dieser Reihenfolge auf. Verwenden Sie keine pauschale Zugabe oder Abzug, wenn die alte Scheibe fehlt: Der notwendige Spielraum hängt von Tür, Dichtung und Bauart ab und sollte dann anhand des Rahmens und der Herstellerunterlagen geklärt werden.
Je nach Zustand anders messen
Die alte Scheibe ist vollständig
Legen Sie sie spannungsfrei auf eine weiche, ebene Unterlage. Messen Sie Breite und Höhe jeweils an mindestens zwei Stellen. Stimmen die Werte nicht überein, fotografieren Sie die Abweichung und prüfen Sie, ob Kante oder Scheibe beschädigt ist.
Die Scheibe ist in mehrere Teile gebrochen
Setzen Sie scharfe Bruchstücke nicht mit Kraft zusammen. Ordnen Sie sie nur auf einer geschützten Fläche an und ergänzen Sie die Messung mit Rahmenfotos. Eine fehlende Ecke lässt sich nicht zuverlässig aus einem einzigen Maß ableiten.
Die Scheibe ist gebogen oder speziell geformt
Breite und Höhe reichen dann nicht. Markieren Sie oben und unten, dokumentieren Sie Radius, Bögen, Bohrungen oder bedruckte Ränder und legen Sie einen einfachen Umriss mit Maßangaben bei. Bei gebogenem Glas sollte eine Fachperson die Geometrie bestätigen.
Fotos und Skizze richtig vorbereiten
Fotografieren Sie zuerst die geschlossene Tür frontal, dann die offene Tür und zuletzt Dichtung sowie Halter. Legen Sie bei Detailbildern einen Zollstock oder ein Lineal daneben, ohne die Perspektive schräg zu verzerren. Eine Skizze braucht keine technische Zeichnung zu sein; wichtig sind eindeutige Seitenbezeichnungen und Millimeterwerte.
Prüfen Sie außerdem das Material. Der Beitrag über Glaskeramik im Kaminofen erklärt, warum normales Fenster- oder ESG-Glas nicht automatisch für die Feuerraumtür geeignet ist.
Türzustand und Herstellerangaben bleiben entscheidend
Das Umweltbundesamt empfiehlt, auf einen festen Türschluss, robuste Bauteile und die Herstellerangaben zu achten. Diese Hinweise sind auch beim Ersatzglas wichtig: Eine korrekt geschnittene Scheibe darf keine verzogene Tür ausgleichen und nicht durch übermässig angezogene Halter stabilisiert werden.
FAQ zum Messen von Ofenglas
Soll ich die sichtbare Öffnung oder die alte Scheibe messen?
Wenn die alte Scheibe vollständig und eindeutig zuzuordnen ist, liefert sie meist den besten Ausgangswert. Die sichtbare Öffnung ist häufig kleiner, weil ein Teil des Glases hinter dem Rahmen liegt.
Wie viel Spielraum muss ich abziehen?
Es gibt keinen universellen Wert für jede Ofentür. Übernehmen Sie die vorhandene Scheibe oder lassen Sie Rahmen, Dichtung und Bauart prüfen, statt einen pauschalen Abstand zu schätzen.
Was tun, wenn die Dicke nicht messbar ist?
Fotografieren Sie eine unbeschädigte Kante, suchen Sie Typenschild und Bedienungsanleitung und fragen Sie mit Modellangabe nach. Raten Sie die Dicke nicht anhand der sichtbaren Fläche.
Kurz zusammengefasst
Eine sichere Bestellung basiert auf Millimetern, Form, Dicke, Dichtung, Haltern und Fotos. Messen Sie zweimal, kennzeichnen Sie die Ausrichtung und melden Sie jede Unsicherheit. Ein klar dokumentierter Zweifel ist besser als eine Scheibe, die nur mit Kraft in die Tür passt.
